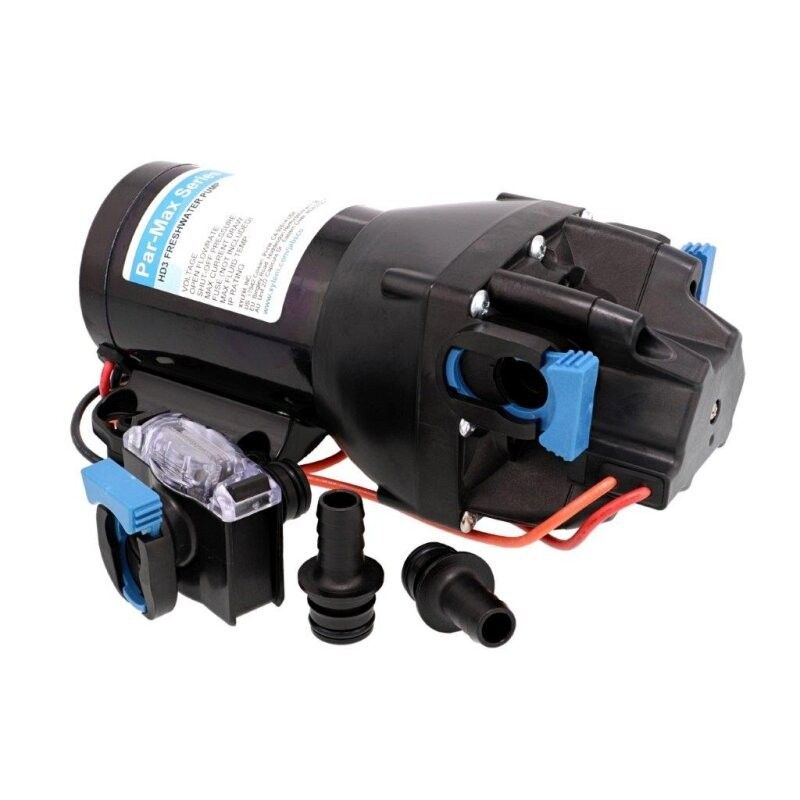

La Jabsco PAR-Max HD3 è una pompa autoclave a membrana progettata per la pressurizzazione degli impianti di acqua dolce a bordo. Offre una portata massima a flusso libero di 11,3 litri al minuto ed è dotata di pressostato integrato, che avvia e arresta automaticamente la pompa all’apertura e alla chiusura dei rubinetti.
La struttura Heavy Duty comprende un motore a magneti permanenti, una testa a quattro camere e una base con supporti antivibranti, studiati per ottenere un funzionamento regolare e contenere rumore e vibrazioni. La pompa è autoadescante fino a 2,4 metri e può funzionare temporaneamente a secco senza subire danni.
La PAR-Max HD3 è disponibile a 12 V con pressostato da 2,8 bar oppure 4,1 bar, a seconda della versione. La dotazione indicata da Jabsco comprende due raccordi rapidi portagomma da 13 mm e un filtro in linea da 40 mesh.
Grazie alla protezione termica del motore e al grado di protezione IPX6, è adatta all’installazione negli impianti idrici di imbarcazioni da diporto.
Le caratteristiche sono riportate nelle schede tecniche ufficiali Jabsco relative ai modelli Q301J-115S-3A e Q301J-118S-3A.
| Codice Jabsco | Tensione | Pressione di arresto | Assorbimento massimo |
|---|---|---|---|
| Q301J-115S-3A | 12 V CC | 2,8 bar / 40 PSI | 8 A |
| Q301J-118S-3A | 12 V CC | 4,1 bar / 60 PSI | 9 A |
Entrambe le versioni hanno una portata massima dichiarata di 11,3 l/min. La versione da 4,1 bar richiede un assorbimento massimo leggermente superiore.
Nota: nella gamma PAR-Max HD3 attualmente documentata da Jabsco risultano queste due versioni a 12 V. Non inserirei una variante HD3 a 24 V senza disporre del relativo codice ufficiale.
| Caratteristica | Valore |
|---|---|
| Marca | Jabsco |
| Serie | PAR-Max HD |
| Modello | HD3 |
| Applicazione | Pressurizzazione impianti acqua dolce nautici |
| Tipologia | Pompa autoclave a membrana |
| Numero di camere | 4 |
| Portata massima a flusso libero | 11,3 l/min – 3 GPM |
| Tensione nominale | 12 V CC |
| Campo di tensione | 9–13,6 V CC |
| Funzionamento | Automatico mediante pressostato |
| Ciclo di lavoro | Intermittente |
| Autoadescamento a secco | Fino a 2,4 m |
| Funzionamento a secco | Consentito temporaneamente |
| Pressione massima in ingresso | 2,1 bar / 30 PSI |
| Bypass interno | Sì |
| Temperatura del liquido | Da 0 a 60 °C |
| Grado di protezione | IPX6 |
| Protezione termica | Sì |
| Fusibile consigliato | 15 A, non incluso |
| Collegamento elettrico | Cavi spelati |
| Sezione cavi della pompa | 2,5 mm² / 14 AWG |
| Lunghezza cavi | Circa 305 mm |
| Raccordi | 2 portagomma diritti da 13 mm / 1/2” |
| Filtro | In linea, 40 mesh |
| Dimensioni pompa | 218 × 104 × 97 mm |
| Peso | Circa 2,3 kg |
| Ambiente di utilizzo | Marino |
| Conformità | CE, RCM, ISO 8846 |
Specifiche ricavate dalla documentazione tecnica ufficiale Jabsco; alcuni rivenditori arrotondano dimensioni e portata rispettivamente a 220 × 105 × 100 mm e 11 l/min.
| Componente | Materiale |
|---|---|
| Corpo superiore a contatto con il liquido | Polipropilene rinforzato con fibra di vetro |
| Corpo inferiore | Alluminio pressofuso |
| Membrana | Santoprene |
| Valvole di non ritorno | EPDM |
| Membrana pressostato | EPDM |
| Membrana bypass | EPDM |
| Elementi di fissaggio della testa | Acciaio inox |
| Base | Materiale plastico con piedini in gomma |
| Involucro motore | Alluminio pressofuso e acciaio rivestito |
Secondo la documentazione Jabsco, la confezione comprende:
La pompa deve essere protetta con un fusibile da 15 A e installata rispettando la corretta sezione dei cavi in funzione della lunghezza del collegamento elettrico. È consigliabile montarla su una superficie rigida, lasciando spazio sufficiente per i raccordi, i tubi e le clip di sgancio rapido.
La possibilità di funzionare a secco non significa che la pompa sia destinata a lavorare continuamente senza acqua. Il produttore indica inoltre un ciclo di utilizzo intermittente; per applicazioni prolungate o gravose è necessario verificare che la temperatura del motore rimanga entro i limiti previsti.
