La Jabsco PAR-Max HD5 è una pompa autoclave automatica a membrana progettata per la distribuzione di acqua dolce pressurizzata a bordo. Offre una portata massima a flusso libero di 18,9 litri al minuto ed è indicata per impianti nautici con più rubinetti, docce o punti di erogazione.
La testa pompante a 5 camere garantisce una portata elevata e un’erogazione regolare. Il pressostato sigillato integrato avvia automaticamente la pompa quando viene aperto un rubinetto e la arresta quando l’impianto raggiunge la pressione prevista.
La PAR-Max HD5 è autoadescante fino a 2,4 metri e può funzionare temporaneamente a secco senza subire danni. Il motore Heavy Duty è dotato di protezione termica, mentre la base con piedini in gomma contribuisce a ridurre rumore e vibrazioni.
È disponibile a 12 V, con pressione di arresto da 2,8 o 4,1 bar. La confezione comprende raccordi rapidi portagomma da 13 e 19 mm e un filtro da 40 mesh.
La Jabsco PAR-Max HD5 è destinata alla pressurizzazione automatica degli impianti di acqua dolce su barche e imbarcazioni. Con una portata massima di 18,9 l/min, può alimentare contemporaneamente più punti di erogazione, compatibilmente con la configurazione e il dimensionamento dell’impianto.
Il funzionamento è gestito da un pressostato integrato: quando viene aperto un rubinetto, la pressione diminuisce e la pompa entra in funzione; alla chiusura dell’utenza, la pompa si arresta una volta raggiunta la pressione prevista dalla versione selezionata.
La testa a cinque camere utilizza una membrana in Santoprene, valvole in EPDM e un bypass interno. Il motore TENV a magneti permanenti è protetto termicamente ed è installato su una base dotata di supporti antivibranti.
Portata massima a flusso libero: 18,9 l/min
Pompa a membrana a 5 camere
Funzionamento automatico tramite pressostato
Pressostato sigillato integrato
Bypass interno
Autoadescante fino a 2,4 m
Possibilità di funzionamento temporaneo a secco
Motore Heavy Duty a magneti permanenti
Protezione termica del motore
Base con piedini antivibranti
Raccordi rapidi da 13 e 19 mm
Filtro da 40 mesh
Grado di protezione IPX6
Protezione contro l’accensione conforme a ISO 8846
Funzionamento a ciclo intermittente
| Codice Jabsco | Tensione | Pressione di arresto | Assorbimento massimo | Fusibile consigliato |
|---|---|---|---|---|
| P501J-115S-3A | 12 V CC | 2,8 bar / 40 PSI | 12 A | 20 A |
| P501J-118S-3A | 12 V CC | 4,1 bar / 60 PSI | 13 A | 20 A |
Entrambe le versioni hanno una portata massima dichiarata di 18,9 l/min a flusso libero. La portata reale diminuisce con l’aumento della pressione dell’impianto.
| Caratteristica | Valore |
|---|---|
| Marca | Jabsco |
| Serie | PAR-Max HD |
| Modello | HD5 |
| Applicazione | Impianti nautici di acqua dolce pressurizzata |
| Tipologia | Pompa autoclave a membrana |
| Numero di camere | 5 |
| Portata massima a flusso libero | 18,9 l/min |
| Portata in unità imperiali | 5 GPM |
| Tensione nominale | 12 V CC |
| Campo di tensione | 9–13,6 V CC |
| Pressioni disponibili | 2,8 o 4,1 bar |
| Funzionamento | Automatico tramite pressostato |
| Ciclo di lavoro | Intermittente |
| Bypass interno | Sì |
| Autoadescamento a secco | Fino a 2,4 m |
| Funzionamento a secco | Consentito temporaneamente |
| Pressione massima in ingresso | 2,1 bar / 30 PSI |
| Temperatura del liquido | Da 0 a 60 °C |
| Temperatura ambiente | Da 0 a 60 °C |
| Raccordi inclusi | 2 da 13 mm e 2 da 19 mm |
| Tipo di raccordo | Portagomma diritto a innesto rapido |
| Filtro incluso | A 90°, innesto rapido, 40 mesh |
| Grado di protezione | IPX6 |
| Protezione termica | Sì |
| Collegamento elettrico | Cavi spelati |
| Lunghezza cavi | Circa 305 mm |
| Sezione cavi pompa | 2,5 mm² / 14 AWG |
| Dimensioni indicative | Circa 244 × 127 × 119 mm |
| Peso | Circa 3 kg |
| Ambiente di utilizzo | Marino |
| Conformità | CE, RCM, ISO 8846 |
| Componente | Materiale |
|---|---|
| Corpo superiore a contatto con il liquido | Polipropilene rinforzato con fibra di vetro |
| Corpo inferiore | Alluminio pressofuso |
| Membrana | Santoprene |
| Valvole di non ritorno | EPDM |
| Membrana del pressostato | EPDM |
| Membrana del bypass | EPDM |
| Guarnizioni della testa | EPDM |
| Elementi di fissaggio della testa | Acciaio inox |
| Base | Materiale plastico con piedini in gomma |
| Involucro motore | Alluminio pressofuso e acciaio rivestito |

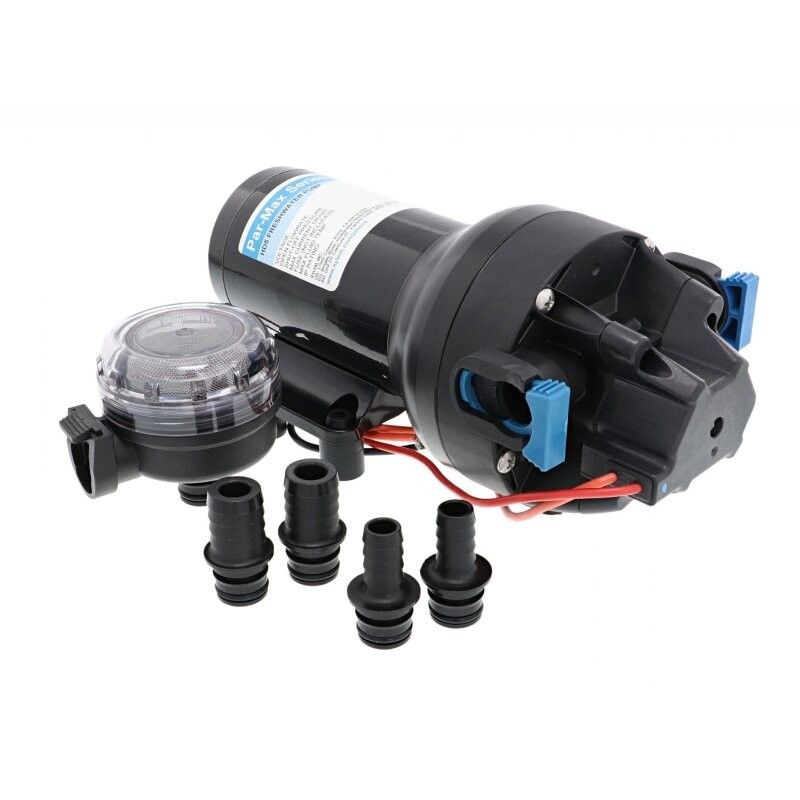

La dotazione indicata da Jabsco comprende:
pompa autoclave PAR-Max HD5;
2 raccordi rapidi diritti portagomma da 13 mm;
2 raccordi rapidi diritti portagomma da 19 mm;
filtro a 90° con innesto rapido da 40 mesh;
manuale di installazione e utilizzo.
| Versione | Caratteristiche |
|---|---|
| 2,8 bar – 40 PSI | Pressione adatta alla maggior parte degli impianti nautici |
| 4,1 bar – 60 PSI | Pressione più elevata per impianti e utenze compatibili |
Prima di scegliere la versione da 4,1 bar è necessario verificare che tubazioni, raccordi, rubinetti, boiler e altre apparecchiature siano compatibili con la pressione prevista.
La pompa deve essere installata in un ambiente asciutto e protetta mediante un fusibile da 20 A. Il filtro incluso deve essere montato sul lato di aspirazione per impedire l’ingresso di impurità nella testa pompante.
È necessario lasciare spazio sufficiente intorno alla pompa per i raccordi, le clip di sgancio, i tubi e la curvatura dei cavi elettrici. I piedini devono essere fissati su una superficie rigida senza essere compressi eccessivamente, in modo da mantenere la loro funzione antivibrante.
La possibilità di funzionamento a secco deve essere considerata una protezione temporanea. La PAR-Max HD5 è classificata per un utilizzo intermittente e non è dichiarata dal produttore come pompa per funzionamento continuo.
